T830 高精度时钟服务器为满足金融、证券、期货行业的高频交易及严格定时要求而设计，为满足用户对高精度、安全性、复杂网络部署及严格监管等要求，设备设计搭载高灵敏度抗干扰、防欺骗型国产北斗接收机、设备支持外置铯钟ePRTC守时功能、支持北斗、IRIG-B、PTP、1PPS+TOD等多种参考输入，支持10Gbit/s 和1Gbit/s 光纤接口同时提供PTP/NTP授时服务。主板采用国产海光3系处理器，标配6*1GbE LAN、4*1GbE SFP接口，支持10G/25G/40G/100G/200G速率,可抽取式网络模块扩展，配置独立SATA存储抽取卡槽，方便用户保密数据回收。

丰富的设备健康状态监测，支持冗余热插拔电源状态、卫星状态、外参考状态、ePRTC状态、同步服务状态及欺骗干扰状态的实时显示和告警。

功能应用

硬件单元

	增强型主时钟（ePRTC)
	主时钟（PRTC A 和PRTC B）
	588v2主时钟（组播不限，单播2048个客户端，@128pps)
主要应用	PTP边界时钟（组播不限，单播2048个），G.8273.2 BC D型
	1588v2从属输入（作为GNSS的备份）-APTS
	GNSS接收器和PRC/PRTC，多个物理同步输出接口的分发功能
	同步供应单元（SSU）和复合时钟发生器、NTP服务器
	同步探针-Syncprobe^™监控和保证

PTP 网络功能	ITU-T G.8265.1 频率传送配置（IP 单播，IPv4/IPv6）
	ITU-T G.8275.1 时间 / 相位传送配置（全时钟支持 - 多播）
	ITU-T G.8275.2 时间 / 相位传送配置（辅助时间支持 IPv4/IPv6）
	PTP 企业配置文件（混合多播和单播）
	IEEE 1588 2008 PTP 默认配置文件
	1588v2.1（1588-2019） PTP 默认配置文件
	电力公用事业：IEC/IEEE 61850-9-3, IEEE C37.238-2011/2017
	PTP 广播和媒体配置文件：SMPTE ST 2059-2, AES67
	2-step 时钟 , 支持多 PTP 域运行，冗余主时钟切换
	随着从设备容量的增加，性能不下降，主从同步精度 10ns
	最多 16 个主 / 边界 BC，IP 地址（IPv4 和 IPv6 在同一端口上支持）

NTP 网络功能	基于 IPv4 和 IPv6 上的 NTP v1、 v2、v3、v4
	NTP 单播 / 组播 / 广播
	对称密钥和自动密钥认证
	锁定北斗时，NTP 服务器精度与 UTC 相差 ±100 纳秒以内
	最多 18 个 NTP 服务器 IP 地址
	在同一个以太网端口上同时支持 PTP 和 NTP

时钟模块：天线、ePRTC、IRIG-B 输入，10MHz、1MHz、1PPS、IRIG-B 输出

电源模块：两路冗余热插拔 AC/DC

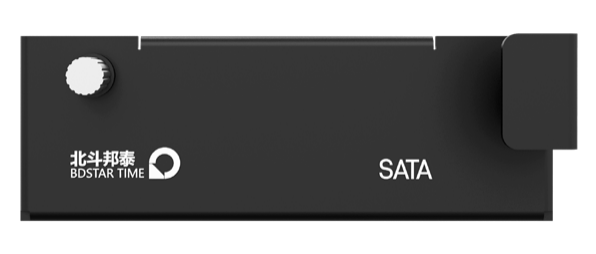

存储模块：SATA固态可插拔硬盘

扩展网络模块：2路10G/25G/40G/100G/200G，NTP和PTP

	包括主控单位元，高清触摸显示屏、设备状态及按键切换按钮
时钟主机	包括电源、卫星、PTPBC、ePRTC、同步服务及欺骗干扰等状态
	6x1Gbit/s RJ45、4x1Gbit/s SFP, 硬件时间戳的（PTP 和 NTP）
	光纤支持单 / 多模、有色 / 无色、双 / 单纤 SFP/SFP 及铜缆 SFP

时钟模块	北斗三天线输入：BNC,1 路，5V
	ePRTC 参考输入：BNC,2 路 10MHz/5MHz 正弦波，5dBm
	IRIG-B 输入：BNC，1 路，DC
	1PPS 脉冲输出：BNC，1 路，TTL 电平，50Ω，精度：<20ns
	IRIG-B 输出：BNC，1 路，DC，同步精度优于 10ns
	10MHz 输出：BNC，1 路，正弦波，幅度 12±1dBm，50Ω
稳定度	＜ 5E-12/1s
	＜ 6E-12/10s
	＜ 5E-12/100s, ＜ 1E-12/ 日（GNSS 锁定）
相位噪声	≤ -130dBc/Hz @10Hz
	≤ -145dBc/Hz @100Hz
	≤ -155dBc/Hz @1kHz
	1MHz 输出：BNC，1 路，方波，TTL，50Ω
	TOD+PPS 输出：ToD 格式 - NMEA 0183（$GPZDA 语句）

硬盘模板：SATA 固态可插拔硬盘 , 可扩展到 4TB
电源模块：热插拔、模块化、输入 90V-264AC 或 DC，47Hz ～ 63Hz。
扩展网络模块：2 个 10G/25G/40G/100G/200G 网络卡

北斗三接收机	BDS B1/B1C+B2A 频点，全面支持北斗三，抗干扰欺骗功能
	支持原始观测量输出，具有干扰检测告警功能
	授时精度（静态）：5 ns(RMS)
	TTFF: 冷启动 30s, 温启动 10s，热启动 2s, 重捕获 2s

管理和安全

本地管理：串口RS232通过RJ45连接

远程管理	任意本地LAN端口，使用CLI、SNMP、Web界面
	任意本地LAN端口，使用CLI、SNMP、Web界面
	支持IPv4和IPv6
	维护基于VLAN的管理隧道综合管理、控制和北斗保障
	可配置的静态路由和默认网关

NTP 功能

北斗三参考一级时钟服务器
基于 IPv4 和 IPv6 上的 NTP v1、 v2、v3、v4
NTP 单播 / 组播 / 广播
对称密钥和自动密钥认证
TIME&DAYTIME 时间和日期协议
NTP peering 对等协议
NTP 可选时间标准（UTC/GNSS/ 本地）
纳秒级精度的硬件时间戳
锁定北斗时，NTP 服务器精度与 UTC 相差 ±100 纳秒以内
最多 26 个 NTP 服务器 IP 地址
在同一个以太网端口上同时支持 PTP 和 NTP
PTP 到 NTP 转换
每个流量最多支持 3 个堆叠 VLAN（Q-in-Q 服务提供商标记）
增强的 NTP 统计数据和客户端列表
每秒最多可进行 500000 笔免密认证服务
GNSS 中断时，PTP 可自动备份

PTP 网络功能

PTP 配置文件的支持：
● ITU-T G.8265.1 频率传送配置文件（IP 单播，适用于IPv4/IPv6）
● ITU-T G.8275.1 时间 / 相位传送配置文件（全时钟支持- 以太网多播）
● ITU-T G.8275.2 时间 / 相位传送配置文件（辅助部分时间支持 - 适用于 IPv4/IPv6）●
● PTP 企业配置文件（混合多播和单播）
● IEEE 1588 2008 PTP 默认配置文件（基于 IP 多播）
● IEEE 1588 2008 PTP 默认配置文件（基于以太网多播）
● PTP 电力和公用事业配置文件：IEC/IEEE 61850-9-3,IEEE C37.238-2011, IEEE C37.238-2017
● PTP 广播和媒体配置文件：SMPTE ST 2059-2,AES671-step 和 2-step 时钟随着从设备容量的增加，性能不下降
● 最多支持 16 个主 / 边界时钟（BC）IP 地址（IPv4 和IPv6 同时在同一端口上支持）
● 最多支持 16 个 EVCs（IEEE 802.1Q 客户标记）和堆叠的 VLANs同时支持多种配置文件
● 支持 PTP（TAI）和任意（ARB）时间尺度纳秒级精度的硬件时间戳
● 支持在任何端口上同时作为主设备和从设备每个流量最多支持 3 个堆叠 VLAN（Q-in-Q 服务提供商标记）
● 增强的 PTP GM/BC/ 从设备统计、性能监控（15 分钟和 24 小时）、阈值跨越警报（TCA）和 SNMP 管理内部最优的时钟恢复算法使用硬件访问控制列表（ACL）和流量速率限制进行DoS 保护
● 在 PRP IEC 62439-3 网络中作为单连接或双连接时钟操作
