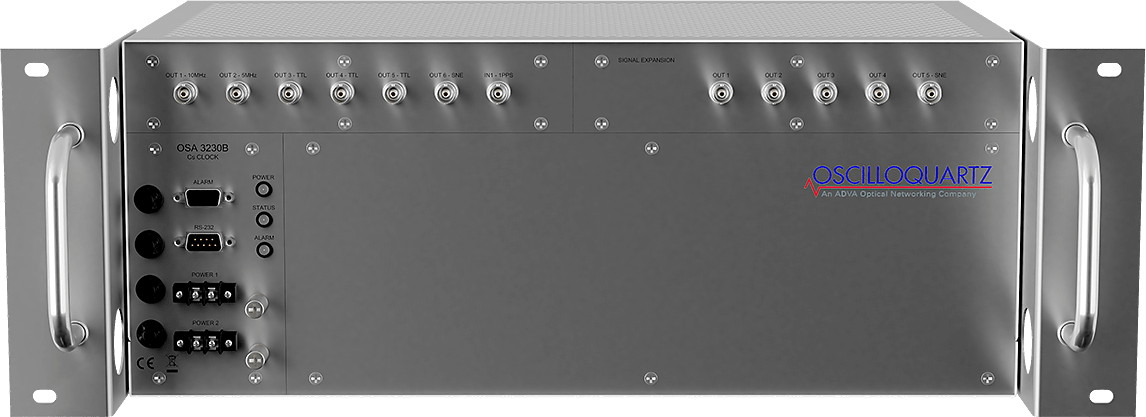

产铯基准参考时钟源

众多重要设施都用到来自铯原子基准时钟（PRC）的精确、极稳定性的时钟信号。至关重要的应用不能把全球导航卫星系统(GNSS) 作为单一的时钟来源，因为GNSS受到的威胁的情况越来越多，比如干扰和欺骗。增强型基准参考时钟（PRTC）方案，包括铯钟增强型基准参考时钟 (PRC)源，针对GNSS故障提供了必要的保护。GNSS一旦中断， 我们的OSA 3230B PRC和 ePRC 铯钟就是确保精确同步的关键。

高度精确的时钟同步在已经成为很多领域都变得非常重要，不只是移动网络基础设施，也包括数据中心、高频交易以及国防、计量、及太空相关应用。我们的OSA 3230B PRC是一种极为稳定和精确的铯原子钟，可以提供精度高于±1x10-12并且十分稳定的时钟频率。OSA 3230B ePRC则更为强大，它达到了严苛得多的增强型基准参考时钟，包括把次纳秒级的偏差(TDEV)维持一万秒以上。这样增强型的基准参考时钟（PRTC）符合ITU-T G.8722.1的推荐严苛标准。我们的增强型基准参考时钟（ePRTC）方案不但解决了对GNSS的依赖，性能还优于标准的基准参考时钟。

主要优点点

• 性能优于ITU-T G.811 / Stratum 1 PRC

• 前后均设置连接接口

• 3U高(133mm / 5.24”) – 300mm 深, 可与ETSI和19”标准机柜兼容

• 准确度优于±1×10-12

• 10MHz低相噪直接输出

• 可编程1/5/10MHz TTL输出

• 冗余DC电源输入

• 通过RS232进行远程控制和监督


主要应用

• 有线/无线运营中的主要频率参考源

• 铁路和能源公司

• 地面站

• 公共事业

• 导航定位参考源


机械设计

• ETSI 版本：ETSI: 436mm x 176mm (4RU) x 240mm(宽 x 高 x 深) 前置接口。19″机架适配器

•19″版本: 436mm x 132mm (3RU) x 400mm (高 x宽 x 深)，接口后置。 23″机架适配器

• 重量： 小于 15kg (不含包装)电信信号扩展（可选）

• 数字信号输出

− 接口：4

− 频率： 可设置为2.048MHz / E1 / T1 / 1PPS /10MHz

− 电平：兼容 G.703

− 端口: 细同轴电缆接口 75欧 或DB9接口 120欧(T1:DB-9 100欧)

• 模拟信号输出：

− 接口数量：1

− 频率： 0.1 至 50 MHz 可设置

− 波形：正弦波

− 端口: 50欧细同轴电缆接口

− 电平：500mVrms (典型) / 250mVrms (最低)


环境

• 工作条件：

− EN 300 019-1-3, class 3.2.

− 温度范围扩大到 –5℃ to +55℃

• 运输：: EN 300 019-1-2, class 2.2

• 存贮：Storage: EN 300 019-1-1, class 1.1

• 湿度: Up to 95%

• 海拔：0-15000 m

• 直流磁场：±2 高斯 (最高)

• 安全：EN 60950-1:2005

• EMC 辐射:

− EN 55032: 2012, 2015

− EN 61000-6-2: 2005

− EN 61326-1: 2013

• EMC 耐受

− EN 55024: 2010

− EN 61000-6-2: 2005

− EN 61326-1: 2013

• 欧洲消费电子认证 (CE)

• 美国国家认可实验室（NRTL）保险人实验室认证

(UL)

• 符合欧盟电子电器设备有害成分限制令 (ROHS)

网络应用

用作关键设施的基准时钟和增强型基准时钟，为其提供高精度同步

• 为基于时间的通讯网提供精确同步，比如移动通讯的无线接入网，国防系统、测量应用；也包括传统的同步光纤网/同步数字系统(SONET/SDH)

• 部署增强型基准时钟解决方案，即使没有全球导航卫星系统（GNSS）也能精确而稳定的完成同步。

铯钟性能

• 频率精度：±1 x 10-12

• 复现性：±1 x 10-12

• 可调整性：

− 分辨率：小于 1 x 10-15

− 区间：±1 x 10-9


组成框图

漂移来源

OSA 3230B PRC

• 兼容ITU-T G.811 和 GR-2830 – PRS

• 25℃时预热45分钟

• MTIE范围 (µs) 观察时长 τ (s)

  0.275 × 10–3τ + 0.025 0.1 < τ ≤ 1,000

  10–5τ + 0.29 τ > 1,000

• TDEV 范围(ns) 观察时长 τ (s)

3 0.1 < τ ≤ 100

0.03τ 100 < τ ≤ 1000

30 1000 < τ < 10000

OSA 3230B ePRC

• 兼容ITU-T G.811.1

• 25℃时预热45分钟

• MTIE 范围(µs) 观察时长 τ (s)

0.004 0.1 < τ ≤ 1

0.11114 × 10−3τ + 0.00389 1 < τ ≤ 100

0.0375 × 10−6τ + 0.015 100 < τ ≤ 1000

10-6τ + 0.0140375 τ > 1000

• TDEV limit (ns) 观察时长 τ (s)

1 0.1 < τ ≤ 100000

输出

• 直接频率输出

− 端口数：2 − 5MHz, 10MHz 各一路

− 电平与接口：13dBm （50 欧）（细同轴电缆接口 BNC） − 相位噪声：不适用

• 模拟输出

− 端口数：1 − 频率： 0.1 至 50MHz之间可设置， 正弦波

− 波形：波动输出 50欧 (BNC)

− 电平：

− 500mVrms (典型)

− 250mVrms (最低)

• 数字输出

− 端口：3 − 频率：1PPS / 1 MHz, 5 MHz 10MHz

− 电平：大于等于3V （50 欧）

− 波形：方波

− 接口：标准同轴电缆接


同步输入

• 类型：1PPS TTL (≥3V)

• 接口：细同轴电缆接口

• 位置：前后面板各一路（后面板仅限19″版本）


电源

• 电压：48VDC (波动范围24到60伏）

• 双回路供电

• 功耗：50W （25℃）预热时最高功率60W

• 可选配置：1路AC 加上1路DC (19″OSA 3230B)


管理界面

• RS232C基于DB-9 接口支持本地图形界面管理和FSP网管系统的UMI远程管理模块

• 位置：前后各一（前面板仅适用于19″版本）

• 告警：3个继电器触点

• LED 监控：3个LED 指示：电源、运行和告警状态

• LED位置：前后面板各三（后面板仅见于19″版本）
