计量用数字铯参考时钟源

近年来，科学研究对时间和频率参考源提出了来越来越严格的要求，铯频标的规格也随之不断提高。

小型化、易 操作的高性能铯钟的出现，为满足导航、通讯、守时系统等方面的严格需求提供了灵活的选择。

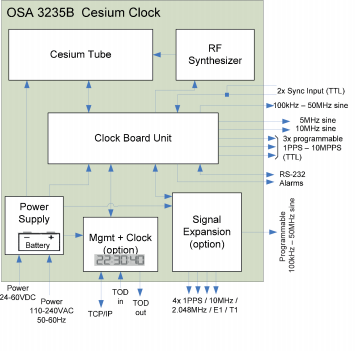

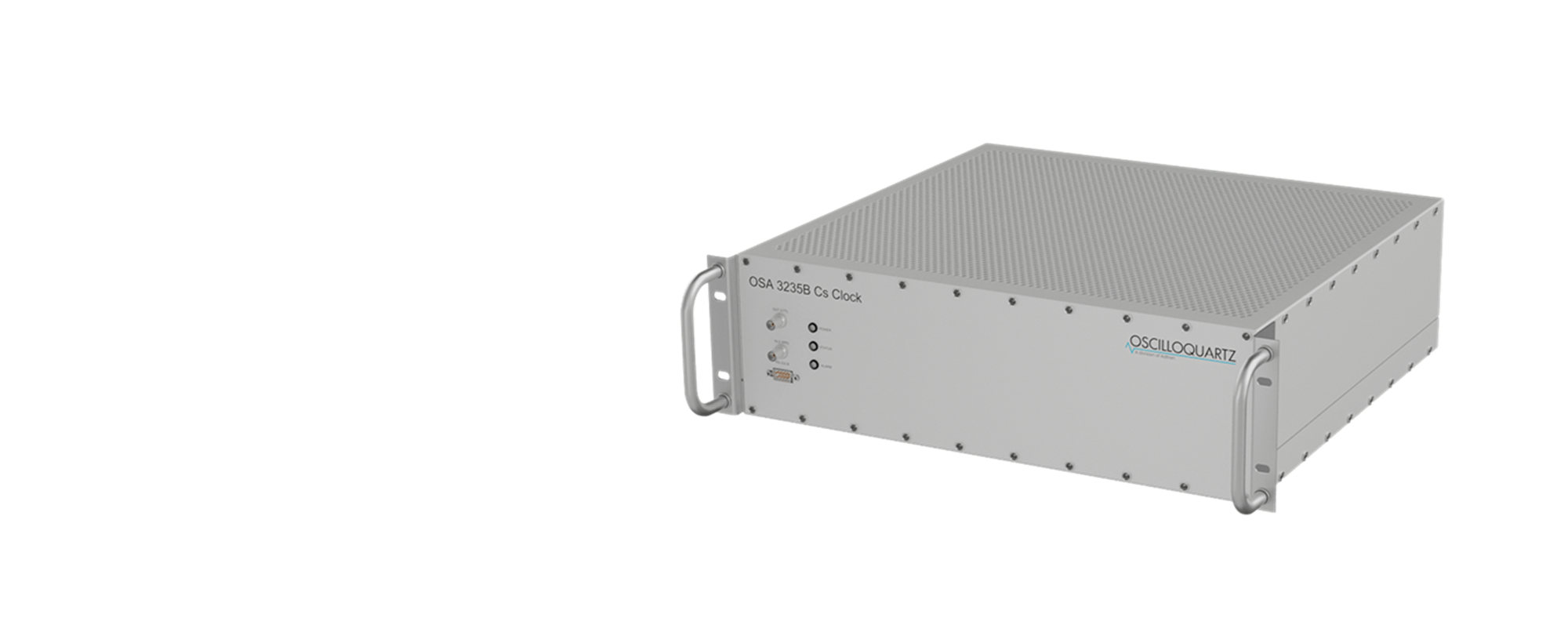

OSA 3235B 铯钟是一种原子频标，它利用了基态铯-133 原子的超精细跃迁，使用最新技术设计和制造，外形紧 凑，尺寸小。

得益于它的小体积，OSA 3235B提供了市场上无可比拟的可操作性。加上其长寿命铯管，OSA 3235B的性能能满足我们的长远需求。


铯钟性能参数

• • 频率准确度 ±1x10-12

• • 频率复现 ±1x10-12

• • 短稳 ADEV

• 1s 1.2x10-11

• 10s 8.5x10-12

• 100s 2.7x10-12

• 1’000s 8.5x10-13

• 10’000s 2.7x10-13

• 100’000s 8.5x10-14

• 本底 5x10-14

• • 可设置性 分辨率 ＜±1x10-15 范围 1x10-9

• 预热时间 45分钟（25°C）

机械特性

• 19″： 3U 132 x 436x 400mm(高×宽×深)，

• 含前后面板连接器和23″机架适配器

• 桌面机箱 可选

• 重量 ＜15Kg （不含包装）

环境要求

• 操作条件 EN 300 019-1-3, class 3.2

• (温度范围扩大到-5 ℃~+55 ℃)

• 运输 EN 300 019-1-2, class 2.2

• 存储 EN 300 019-1-1, class 1.1

• 湿度 不高于95%

• 海拔 0-15000m

• DC磁场 不超过±2高斯

• 安全 EN 61010-1

• EMC&ESD EN 50081-1, EN 50082-1

• IEC 801 parts 2,3,4,5,6

• CE 合规

输出

• 直接输出 5MHz 10MHz

• 输出电平 1Vrms

• 输出相位噪声

• ±0,2@50欧 1Vrms ±0,2@50欧

• 1Hz -95dBc/Hz -90dBc/Hz

• 10 Hz -125dBc/Hz -120dBc/Hz

• 100Hz -140dBc/Hz -135dBc/Hz

• 1kHz -150dBc/Hz -145dBc/Hz

• 辅助输出 模拟 时钟输出

• 端口数 1 3

• 频率 0.1-50MHz 1PPS/1/5/10MHz

• 输出电平 典型 500mVrms @50欧

•  最低 250 mVrms ≥3V@50欧

• 输出波形 正弦波 方波或脉冲

• 端口类型 细同轴电缆接口BNC 细同轴电缆接口

同步输入

• 数量 2（前面板1路，后面板1路）

• 输入类型及端口 1PPS TTL(≥3V)-BNC

输出扩展模块（可选）

可编程模拟输出

• 数量 1

• 频率可控 0.1 - 50 MHz

• 输出电平 典型 500mVrms@50欧 (最低

• 250mVrms)

• 端口 细同轴电缆接口 75欧(T1:DB-9 100欧)

可编程电信输出

• 端口数量 4

• 频率 Configurable: 2.048 MHz / E1 / T1

• / 1PPS / 10MHz

• 输出电平 G703
